ZX8517B LCR數字電橋

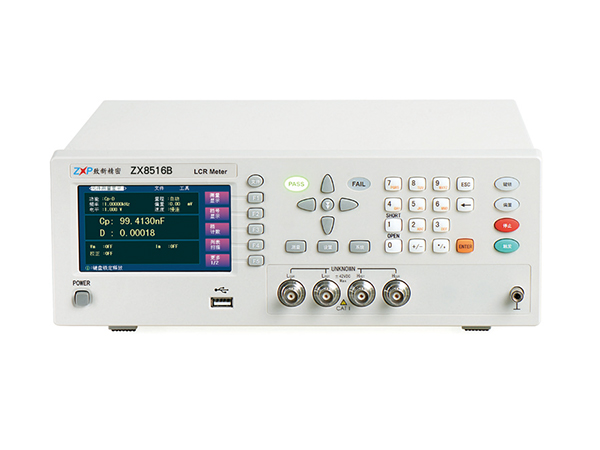

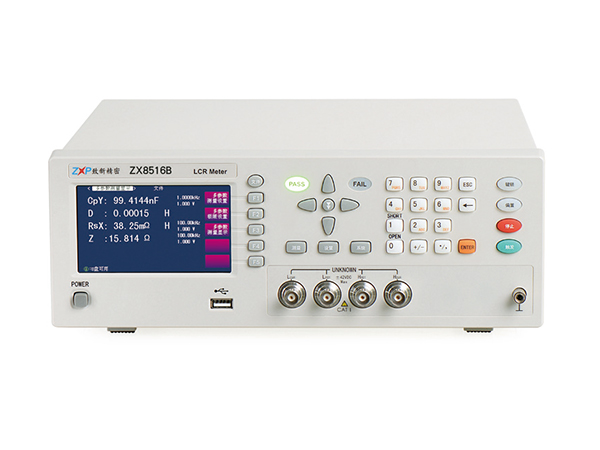

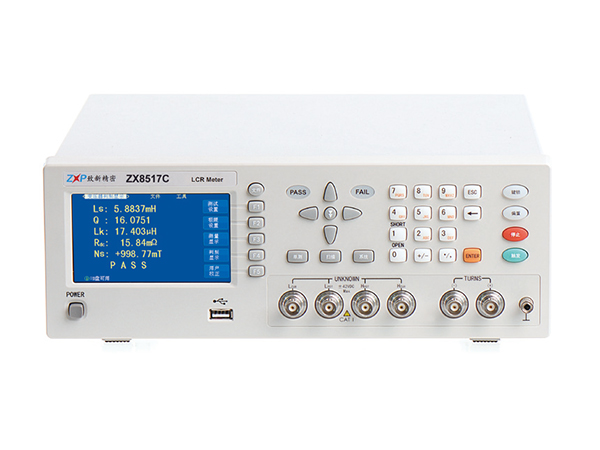

產品簡介： ZX8516B/ZX8517C數字LCR電橋是采用彩色TFT顯示屏幕的新一代阻抗測試儀器，其0.05%的基本精度，50Hz～200kHz的頻率范圍可進滿足來料檢驗、出貨檢驗，為產品質量提供保證。. . .

產品視頻 / VIDEO

簡要說明 / INSTRUCTIONS

　　ZX8516B/ZX8517C數字LCR電橋是采用彩色TFT顯示屏幕的新一代阻抗測試儀器，其0.05%的基本精度，50Hz～200kHz的頻率范圍可進滿足來料檢驗、出貨檢驗，為產品質量提供保證。

性能特點 / PERFORMANCE

　　●與國際品牌廠家LCR電橋測試數據可比性高（Keysight、WK）

　　●鍵盤鎖定功能，掉電數據保護功能

　　●列表掃描功能、開路、短路、負載校正功能

　　●簡體中文、英文操作語言

　　●進行測試數據、測試條件保存（U盤或內部）

　　●測試電壓、電流自動平衡調整功能（ALC）

　　●儀器內部50組，U盤500組測試文件，可隨時調用

　　●U盤可支持格式FAT16、FAT32文件系統

技術參數 / PARAMETER

型號		ZX8510BT	ZX8517BT
測試頻率		100Hz,120Hz,1kHz,10kHz	50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz, 40kHz, 50kHz,100kHz, 共10點
測試參數		L-Q,L-D,C-D,R-Q,\|Z\|-θ,\|Z\|-D
測試電平		0.1Vrms, 0.3Vrms, 1Vrms
基本準確度		0.1%，精度表為準	0.05%，精度表為準
顯示范圍	\|Z\|,Ｒ,Ｘ	0.1 mΩ～99.999MΩ	0.1 mΩ～99.999MΩ
	L	0.0001μH～999.99H	0.0001μH～9999.9H
	R	0.01 mΩ～99.999MΩ	0.1 mΩ～99.999MΩ
	Q	0.1～9999.9	0.1～9999.9
	C	0.0001pF ～ 9999.9 F	0.0001pF ～ 9999.9 F
測試速度		快速:30次/秒、中速:6次/秒、慢速:1.5次/秒
信號源阻抗		30Ω、100Ω
量程方式		自動、保持
觸發方式		內部、手動、外部
校準功能		開路/短路、全頻清零
等效電路		串聯、并聯
比較器		BIN0～BIN3、NG、Pass、Fail
		PASS、HI、LOW(PASS/FAILLED顯示)、蜂鳴器提示
接口		RS232C、UsbHost、USB Device、Handler
溫度濕度		0℃～40℃，相對濕度≤75%
電源要求		100～120 Vac或198～242 Vac
		46～64 Hz，功率大于50 VA
體積(WxHxD)		310mmx110mmx315mm
重量（凈重）		4.5Kg
