ZX5544S-12CH24CH系列直流電阻測試儀

產品簡介： ZX5544S-12CH/24CH系列直流電阻測試儀. . .

立即聯系我們

0519-86585866

簡要說明 / INSTRUCTIONS

ZX5544S系列直流電阻測試儀采用彩色LCD顯
示，其1uΩ-3.5MΩ的測量范圍、0.02%的基本精
度，可以用于電感、扼流圈、變壓器、線束、保
險絲、加熱器、馬達、繼電器、導電橡膠等電阻
的測試。ZX5544S***多可支持24路掃描。該系列
儀器配有RS232C、RS485、USBTMC、USBCDC、
USBHID等通訊接口和HANDLER I/O分選接口，特
別適合應用于自動化測試設備中。

性能特點 / PERFORMANCE

● 0.02%的基本測試精度，***小分辨率1uΩ，***
大測試電流300mA
● 可測量范圍1 uΩ-3.5MΩ
● 測試速度***快可達20ms/次
● 比較器功能，OK/NG LED燈指示、Handler接
口兼容*3544（DB37）
● 鍵盤鎖定功能，測試條件自動保存功能，下次
開機自動調用
● 帶溫度測量功能，可定制溫度補償功能
● 自帶RS485接口，支持標準的MODBUS通訊協
議，方便與PLC進行編程通訊
● ***技術：USB虛擬鍵盤技術，無需安裝USB
驅動和電腦軟件，可直接上傳數據到電腦。

技術參數 / PARAMETER

型號	ZX5544S-12CH	ZX5544S-24CH
測試信號	直流(DC)
測試參數	直流電阻(DCR)，溫度(T)
基本準確度	0.02% ± 5個字
測試速度	快速：20ms中速：100ms 慢速：400ms
量程方式	自動，保持
觸發方式	內部，手動，外部，總線
測試電流	300mA/300mA/30mA/10mA/1mA/1mA/100uA/5uA/500nA
測試量程	30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ/30kΩ/300kΩ/3MΩ
開路端口電壓	***大DC 5.5V
溫度測量	-10℃ – 99.9 ℃，基本精度: ±0.50℃(和溫度探頭ZX_T001的組合精度) 測試速度：2s/次
比較器	OK,NG(或定制多檔分選信號)
接口	RS232C,USB DEVICE, USB HOST, HANDLER I/O
掃描器	自帶12路掃描器	自帶24路掃描器
存儲器	內部50組，外部U盤500組
溫度濕度	0℃ -40℃，相對濕度≤75%
電源要求	電壓：100-120Vac 或 198Vac-242Vac
	頻率:46-64Hz，功率大于50VA
體積(WHD)	215mm87mm250mm(凈尺寸，不帶護套)
重量	3.2KG

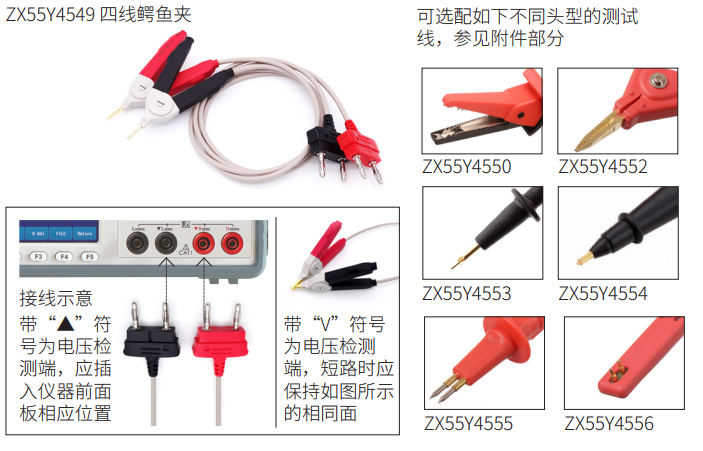

附件	說明書1，電源線1,測試線*1
