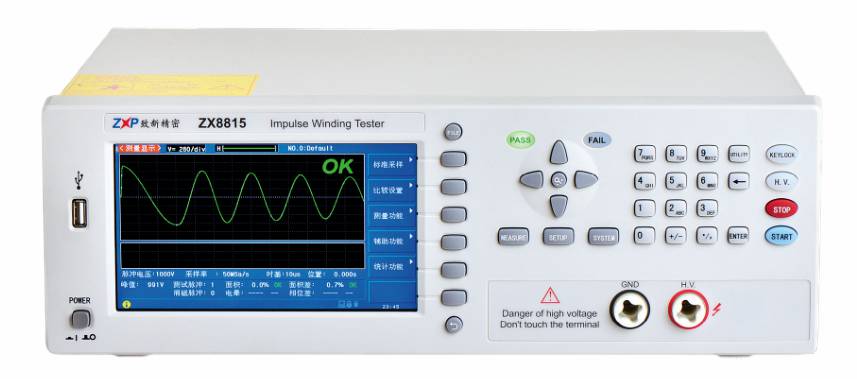

ZX8815系列脈沖式線圈測試儀是專門針對繞線元件測試需求所設計，利用一高壓充電之微小電容(測試能量低)與待測線圈形成RLC并聯諧振，由振蕩的衰減波形，透過高達100Msps(可定制200Msps)且精密的取樣處理分析技術，可檢驗出線圈自體絕緣不良(匝間短路、層間短路、絕緣性能降低等)，讓組件生產廠商及使用者能更有效的為產品質量把關。
ZX8815系列儀器測量速度快、測試波形重復性好，可廣泛應用于電機、工頻變壓器、繼電器、開關電源變壓器、消磁線圈等由漆包線繞性元件中;ZX8815系列可應用于自動化測試系統大大提高測試效率。
●100Msps波形采樣率，6500bytes存儲深度(可定制200Msps)。
●65k色7寸TFT800*480高清顯示屏，中英文可選操作界面
●高速測試，***高達15次/秒
●四種波形比較判定方法：面積、面積差、電暈和相位差
●***的電壓穩定性、測試重復性，確保測試穩定
●強大的電暈分析提取功能，挖掘產品潛在的絕緣不良問題
●儀器參數自動保存，開機文件加載功能
●波形垂直放大、水平縮放和移動功能，便于觀察細節
●樣本平均功能，可進行多達32次標準波形的平均處理
●自動標準采集模式，自動選擇合適的采樣率
●破壞性測試為您選擇合適測試電壓
●消磁脈沖的施加，保證測試波形一致
●可通過USBHOST來實現儀器固件版本的升級更新，給客戶***新體驗
●腳控接口用于簡便快速的測量
●Handler、RS232C、USBDevice、USBHost和GPIB（選件）接口豐富
●提供***多4通道測試，可任意測試三相電機三角形接法和星形接法、單相電機主副繞組、主副副繞組、主副+主副繞組，滿足全系列電機匝間測試，也可以提供4個繞組的掃描測試功能和繞組對比測試功能。
型號 | ZX8815-5KV | ZX8815-3KV | ZX8815-10KV | |
輸出脈沖電壓 | 100V～5000V | 100V～3000V | 300V～10000V | |
電感量測試范圍 | >10μH | |||
脈沖***大能量 | 0.25J | |||
顯示器 波形顯示區域 顯示內容 | 800×480點陣圖形液晶 | |||
波形采樣 | 采樣率：100MSa/s～100kSa/s，共10檔 分辨率：8bits | |||
標波采樣 | 連續循環，單次循環，單次采樣（多達32次樣本平均功能） | |||
輸入阻抗 | 10MΩ | |||
測量速度 | ***高15次/秒 | |||
脈沖次數 | 測試脈沖 | 1～32次可編程 | ||
消磁脈沖 | 0~16次可編程 | |||
顯示波形測量 | 電壓、時間、頻率 | |||
觸發方式 | 內部Internal / 手動ManμAl(含腳控Foot) / 外部External / 總線Bus | |||
比較方式 | 面積比較（AreaSize Comparison），面積差比較（Di?Zone Comparison） 電暈放電比較（Corona Comparison），相位差比較（PhaseDi? Comparison） | |||
面積重復精度 | ±1% | |||
面積差重復精度 | ±1% | |||
判別輸出 | PASS、FAIL顯示，LED顯示，蜂鳴器報警 | |||
報警音量選擇 | 長高音，長低音，單短音，雙短音，關閉 | |||
存儲器 | 內部：200組文件 外部U盤：500組文件 | |||
接口 | HANDLER(START,STOP,PASS,NG,BUSY,EOC.),RS232C IEEE488(選件) ，USB DEVICE, USBHOST | |||
以“工匠精神，讓測試更精準”為理念，讓“致新精密”成為
測試測量領域用戶的優選品牌
我們以“工匠精神，讓測試更精準”為理念，堅持產品的精益求精 ，持續為客戶創造價值，不斷努力，讓“致新精密”成為測試測量領域用戶的優選品牌。
●ZX8815-3KV脈沖電壓輸出：100-3000V
●ZX8815-5KV脈沖電壓輸出：100-5000V
●ZX8815-10KV脈沖電壓輸出：100-10000V
●ZX8815S-22通道測試，脈沖電壓輸出：100-5000V
●ZX8815S-44通道測試，脈沖電壓輸出：100-5000V
●ZX8815S-88通道測試，脈沖電壓輸出：100-5000V
●ZX8812-2KV脈沖電壓輸出：100-2000V，適合小電感測試
●ZX8812-5KV脈沖電壓輸出：100-5000V，適合小電感測試
●ZX8815S-XX10通道-100通道，脈沖電壓輸出：100-10000V?？筛鶕?jù)客戶要求定制
先進的脈沖測試原理
所謂的“繞線元件脈沖測試”是以非破壞性、高速、低能量電壓脈沖施加于被測件，分析對比良品波形與不良品測試波形達到判斷之目的。ZX8815系列超大屏幕、超高采樣率、高性能處理技術，讓客戶直觀的分辨出不良品與良品之區別。
強大的電暈測試功能
可定制高達200Msps的高速采樣率，精確提取電暈信息，并配備電暈顯示功能，電暈顯示一目了然，對產品性能做到防患于未然，大大提高產品質量。
獨特的破壞性測試功能
破壞測試是從起始電壓開始，以步進電壓為電壓步進，以終止電壓結束并結合比較器進行比較的一種測試模式，用于判別被測件的極限耐壓值，可幫助客戶了解自己產品的耐壓值，作為設定測試電壓的參考。
擴展的雙通道、四通道測試功能
ZX8815S-2雙通道、ZX8815S-4四通道可滿足客戶對Y型繞組(三相四線)、三相三線繞組的測試需求，馬達繞組一次測試完畢，避免多次切換測試煩惱，測試快、效率高并且具有超高性價比，廣受客戶好評。還可以外掛多通道掃描盒，典型的如8通道掃描盒。
